Spring Cloud Stream + RabbitMQ Binder

📚 Spring Cloud Stream + RabbitMQ Binder(시계열 데이터 집계 파이프라인 구현)

사내에서 새로운 플랫폼 개발이 시작되기 전, 기존의 데이터 처리 로직은 아래와 같았습니다.

기존 로직

• AI Raw Data 생성
• MQTT 프로토콜로 RabbitMQ에 만들어둔 Topic(Routing Key)기반 Quorum Queue로 데이터 적재
• Spring에서 Queue의 데이터를 Consume(DeliverCallBack을 이용한 Basic Consume 방식) 하여 전처리(집계 및 캐싱, 통계처리)

구현할 로직

• BasicConsume 방식으로 Queue에서 받던 데이터를 StreamBridge 클래스 로 전환해 RabbitMQ Binder를 구현한 AggregationProcessor에 바로 전달
• AggregationProcessor

간단하게 요약해서 썼지만 매번 구현할 떄마다 많은 수의 스레드와 클래스들과 로직이 필요하고 매번 다르게 설정하는것이 너무 번거로워 대체할 수 있는걸 찾아보다,

Spring CLoud Stream을 이용해 내부적으로 데이터를 집계해주는걸 찾아서 무작정 구현해 보았습니다.

실무 적용까지는 못하겠지만 나중에 거의 이걸로 마이그레이션 할것 같습니다.

구현 방식

Spring Cloud Stream은 Functional 방식과 Annotated 방식 두가지가 있습니다.

Spring 3.x.x 버전을 사용한다면 Annotated 방식을 사용 못하고, 저는 3.x.x 버전을 사용중이니 Functional 방식을 사용하고, 간단한 차이점은 아래 표에 적어두었습니다.

비교 항목	Functional 방식	Annotated 방식
도입 시기	Spring Boot 2.1 이상	초기(Spring Boot 2.0 이하)
선언 방식	@Bean + Function / Consumer / Supplier	@StreamListener + @EnableBinding
바인딩 설정	application.yml에서 function과 바인딩 연결	인터페이스(@Input, @Output) 사용
유지보수성	높음 (코드 간결)	비교적 낮음 (인터페이스 및 어노테이션 기반)
유연성	높음 (여러 함수 조합 가능)	상대적으로 낮음
Spring Boot 3.x 지원	✅ 지원	❌ @StreamListener Deprecated

참고 문서

Spring Cloud Stream 공식 문서

application.yml에 설정한 프로퍼티들은 공식문서에서 필요할것 같은것만 빼서 사용하였습니다.

---

📚 RabbitMQ 설정

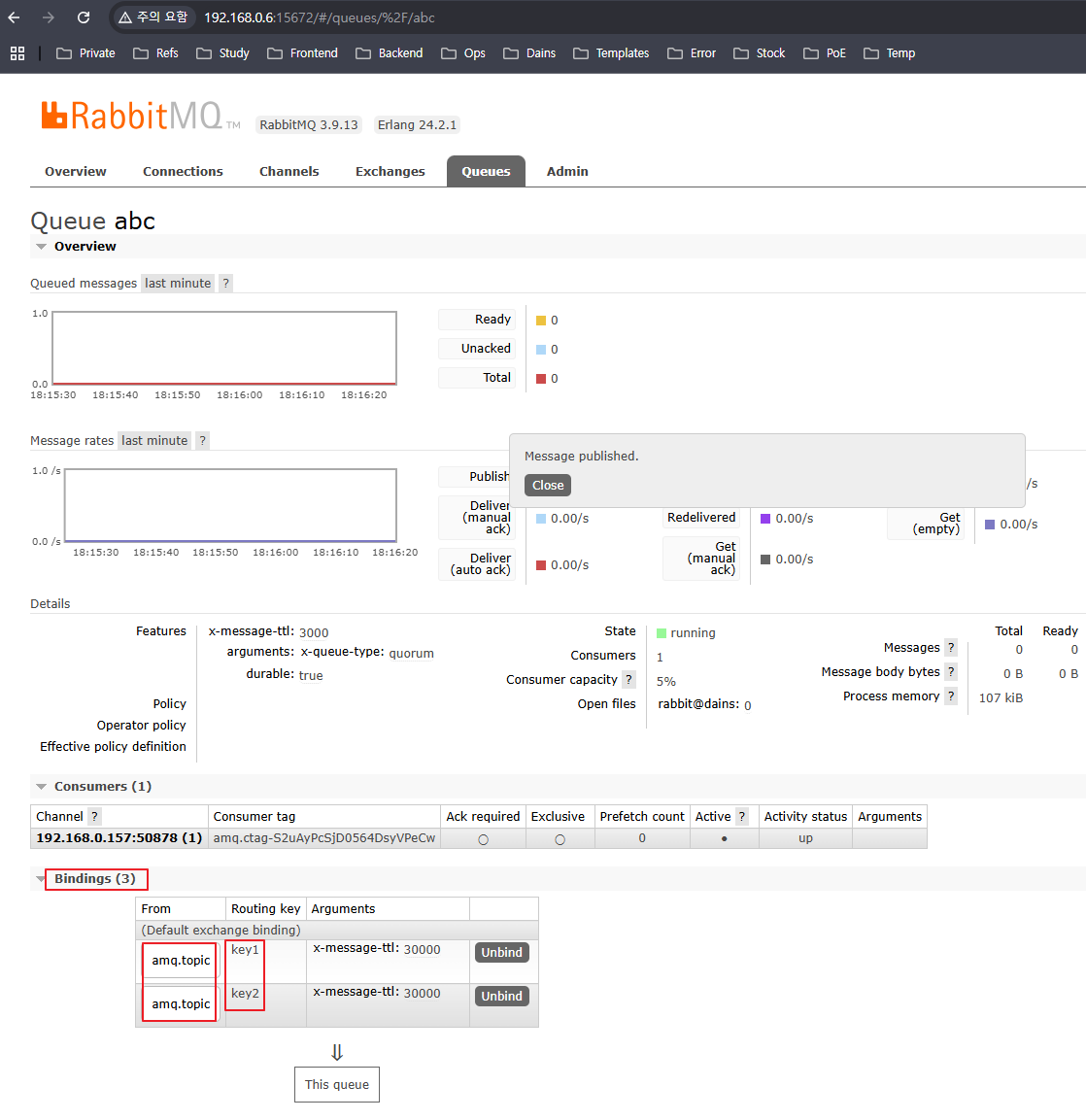

원래 사용하던 테스트용 Ubuntu에 구축해놓은 RabbitMQ에서 테스트로 쓸 abc 라는 이름의 Quorum Queue를 만들어줍니다.

그리고 1개의 큐에 각각 다른 라우팅 키를 가진 데이터가 들어올 때 그룹화를 해야 하므로,

RabbitMQ의 Topic 기반 Exchange는 Default로 amq.topic Exchange로 들어오므로, 이 Exchange와 테스트로 쓸 key1, key2 2개의 라우팅키를 Quorum Queue에 바인딩 시켜줍니다.

이후 구현할 때 단순하게 큐만 Subscribe 하는것이 아니라, 다양한 라우팅 키로 들어오는 데이터들을 라우팅 키 기준으로 데이터를 그룹화 해야합니다.

---

📚 Settings & Bindings

build.gradle

필요한 의존성을 추가해 줍니다.

    // Spring AMQP & Spring Cloud Stream * RabbitMQ Binder
    implementation 'org.springframework.boot:spring-boot-starter-amqp'
    implementation 'org.springframework.cloud:spring-cloud-starter-stream-rabbit'
    implementation 'org.springframework.cloud:spring-cloud-stream'

application.yml 바인딩 설정

설명은 주석으로 달아 놓았습니다.

공식 문서에서 많이 참고한 부분은 spring.cloud.stream.rabbit.bindings 쪽 옵션들입니다.

server:
  port: 9999

spring:
  cloud:
    stream:
      bindings:
        # 'aggregateAndLog-in-0' 바인딩은 AggregationProcesser의 Consumer 함수와 연결됩니다.
        aggregateAndLog-in-0:
          # 'destination'은 제가 미리 생성해 놓은 RabbitMQ의 Quorum Queue 이름입니다.
          destination: abc
          # 'group'은 소비자 그룹 이름을 지정합니다.
          # 고정 그룹을 사용하면 여러 인스턴스 간에 메시지 분산 소비가 가능하고, 내구성이 보장됩니다.
          group: consumer
          # 'binder'는 사용할 바인더의 이름을 지정합니다.
          # 여기서는 'rabbit'이라는 이름의 RabbitMQ Binder를 사용하도록 합니다.
          binder: rabbit
      rabbit:
        bindings:
          # 아래 'abc'는 destination이 'abc'(미리 만들어놓은 Quorum Queue)인 바인딩에 대한 추가 RabbitMQ 관련 옵션
          abc:
            consumer:
              # 'declareExchange: false' 옵션은 바인더가 자동으로 Exchange를 선언(생성)하지 않도록 합니다.
              # 즉, 이미 존재하는 Exchange(예: 기본 Exchange인 amq.topic 등)를 사용하고 싶을 때 설정합니다.
              declareExchange: false
              # 'bindingRoutingKey' 옵션은 Queue와 Exchange 간의 바인딩에 사용할 라우팅 키를 지정합니다.
              # '#'는 와일드카드로, 모든 라우팅 키를 허용하겠다는 의미입니다.
              bindingRoutingKey: '#'
              # 'bindingRoutingKeyDelimiter'는 여러 라우팅 키를 사용할 경우 각 키를 구분하는 구분자(delimiter)를 지정합니다.
              # 여기서는 ','를 사용하여 다중 라우팅 키를 구분할 수 있도록 설정합니다.
              bindingRoutingKeyDelimiter: ','
              # 'bindQueue: false' 옵션은 바인더가 자동으로 Queue에 바인딩(연결)하지 않도록 합니다.
              # 이미 만들어 놓은 기존 Queue를 사용하고 싶을 때 설정합니다.
              # 저는 이미 Quorum Queue를 만들었으므로 false로 설정합니다.
              bindQueue: false
              # 'exchangeType'은 사용할 Exchange의 유형을 지정합니다.
              # 'topic'은 토픽 기반 라우팅을 지원하는 Exchange 유형으로, 다양한 패턴 매칭이 가능합니다.
              exchangeType: topic
              # 'durableSubscription: true' 옵션은 내구성 있는 구독을 활성화합니다.
              # 연결이 끊기더라도 구독 정보를 유지하여 재연결 시 메시지 손실을 방지할 수 있습니다.
              durableSubscription: true
              # 'autoBindDlq: true' 옵션은 메시지 처리에 실패한 경우 자동으로 Dead Letter Queue(DLQ)를 바인딩합니다.
              # DLQ를 통해 실패 메시지를 별도로 처리하거나, 문제를 파악할 수 있습니다.
              autoBindDlq: true

  # RabbitMQ Binding을 위한 Connection 정보
  rabbitmq:
    host: 192.168.0.6
    port: 5672
    username: admin
    password: admin

# --- RabbitMQ Connection 을 위한 Property --- #
rabbit:
  host: 192.168.0.6
  port: 5672
  username: admin
  password: admin
  queue: abc

---

📚 구현

빠른 찍먹 구현을 위해 아주 간단한 데이터 샘플과 DTO를 만들어 진행하였습니다.

AI Raw Data 역할을 할 json 더미 데이터입니다. RabbitMQ Web Management UI에서 직접 수동으로 넣을 데이터입니다.

{
  "name": "sensorA",
  "count": 54333,
  "score": 134634.7676575,
  "timestamp": 1672500000000
}

Raw Data를 DTO로 만들어줄 클래스

@Getter
@AllArgsConstructor
public class OccupancyRawEvent {
    private String name;
    private int count;
    private BigDecimal score;
    private long timestamp;
}

그리고, 15초동안 Raw 데이터의 count, score 수치를 이용해 각종 연산 후 집계해서 만들어줄 15Sec DTO입니다.

@Getter
@Setter
@NoArgsConstructor
public class Occupancy15SecStatDto {
    private String timestampLabel;
    private String name;
    private int totalCount;
    private BigDecimal totalScore;
    private String routingKey;

    @Override
    public String toString() {
        return "Occupancy15SecStatDto{" +
                "timestampLabel='" + timestampLabel + '\'' +
                ", name='" + name + '\'' +
                ", totalCount=" + totalCount +
                ", totalScore=" + totalScore +
                ", routingKey='" + routingKey + '\'' +
                '}';
    }
}

RabbitMQ Connection & Consume Data

RabbitMQ Connection을 맺고 동시성 문제 방지를 위해 Thread-Safe한 자료구조를 이용해 Connection과 Channel들을 관리해줍니다.

그리고 consume 메서드는 기존 DeliverCallBack, CancleCallBack을 이용해 데이터를 Consume 받던 로직을 지우고, StreamBridge 클래스를 이용해 바로 Binder로 send 해줍니다.

임시로 1개의 Queue로 테스트할거기 떄문에 1개의 Connection, 1개의 Channel만 만들어 줍니다.

@Slf4j
@Service
@RequiredArgsConstructor
public class RabbitService {
    private final Map<Integer, ConnectionFactory> connectionFactoryMap = new ConcurrentHashMap<>();
    private final Map<Integer, Connection> connectionMap = new ConcurrentHashMap<>();
    private final Map<Integer, List<Channel>> channelMap = new ConcurrentHashMap<>();
    private final Map<Integer, String> queueNameMap = new ConcurrentHashMap<>();
    private final Props props;
    private final ObjectMapper objectMapper;

    // 기존에 사용하던 DeliverCallBack 대신 StreamBridge를 주입하여 메시지 전달에 사용
    private final StreamBridge streamBridge;

    @PostConstruct
    public void init() {
        log.info("==================== RabbitMQ Connection 초기화 시작 ====================");
        this.connectRabbitMQ();

        List<Channel> channelList = channelMap.get(1);
        String queueName = queueNameMap.get(1);
        if (channelList != null && !channelList.isEmpty()) {
            this.consume(channelList.get(0), queueName);
        } else {
            log.warn("채널이 생성되지 않았습니다.");
        }

        log.info("==================== RabbitMQ Connection 초기화 완료 ====================");
    }

    public void consume(final Channel channelParam, String queueName) {
        try {
            DeliverCallback deliveryCallback = (consumerTag, delivery) -> {
                try {
                    // 수신한 메시지를 문자열로 읽음
                    String messageBody = new String(delivery.getBody(), StandardCharsets.UTF_8);
                    log.info("RabbitService 수신 메시지: {}", messageBody);

                    // RabbitMQ의 실제 라우팅 키 추출
                    String routingKey = delivery.getEnvelope().getRoutingKey();

                    // MessageBuilder를 사용하여 헤더에 "amqp_receivedRoutingKey" 추가
                    Message<String> message = MessageBuilder.withPayload(messageBody)
                            .setHeader("amqp_receivedRoutingKey", routingKey)
                            .build();

                    // StreamBridge를 이용하여 Spring Cloud Stream의 입력 채널("aggregateAndLog-in-0")로 메시지 전달
                    boolean sent = streamBridge.send("aggregateAndLog-in-0", message);

                    if (!sent) log.warn("StreamBridge를 통한 메시지 전달 실패");
                } catch (Exception e) {
                    log.error("메시지 처리 중 에러 발생: {}", e.getMessage(), e);
                }
            };

            channelParam.basicConsume(queueName, true, deliveryCallback, consumerTag -> {
                log.info("Consumer 취소됨: {}", consumerTag);
            });
        } catch (Exception e) {
            log.error("[Consume Queue] Consume Failed - Exception : {}, Cause : {}", e.getMessage(), e.getCause());
        }
    }

    /* RabbitMQ Connection & Channel 생성 */
    private void connectRabbitMQ() {
        queueNameMap.put(1, props.getQueue());
        log.info("RabbitMQ Queue 등록 - Queue Name : {}", props.getQueue());

        ConnectionFactory factory = new ConnectionFactory();
        factory.setHost(props.getHost());
        factory.setPort(props.getPort());
        factory.setUsername(props.getUsername());
        factory.setPassword(props.getPassword());
        connectionFactoryMap.put(1, factory);
        log.info("RabbitMQ Connection Factory Created - Host : {}, Port : {}", props.getHost(), props.getPort());

        connectionFactoryMap.forEach((key, connectionFactory) -> {
            Connection connection = null;
            try {
                connection = factory.newConnection();
                connectionMap.put(1, connection);
                log.info("RabbitMQ Connection Created");
            } catch (Exception e) {
                log.error("RabbitMQ Connection 생성 실패 - {}", e.getMessage());
            }

            try {
                List<Channel> channels = channelMap.get(1);

                if (channels != null && channels.size() > 0) {
                    channels.stream().forEach(channel -> {
                        if (channel != null && channel.isOpen()) {
                            try {
                                channel.close();
                            } catch (Exception e) {
                                log.warn("Create RabbitMQ Connect & Channel Close Error - {}", e.getMessage());
                            }
                        }
                    });
                    channelMap.remove(1);
                }

                List<Channel> channelList = new ArrayList<>();
                Channel channel = connection.createChannel();
                channelList.add(channel);
                channelMap.put(1, channelList);


            } catch (Exception e) {
                log.error("Rabbit Connection Failed : {}", e.getMessage());
                e.printStackTrace();
            }
        });
    }
}

AggregationProcessor

@Bean으로 등록한 aggregateAndLog 함수에서는 RabbitService에서 그대로 넘겨받은 RawData(Json)를 함수형 빈을 정의해,

RawData(DTO)로 변환해 Duration.ofSeconds(15) 15초 동안 리스트화를 하면서 라우팅 키를 기준으로 그룹화합니다.

이떄 그룹화 할떄 왜 message의 헤더를 가져오냐면, RabbitMQ의 기본 정책중 Routing Key는 amqp_receivedRoutingKey 라는 헤더에 담겨져서 오게 됩니다.

그래서, 각각 다른 라우팅키의 데이터들이 들어와도 저걸 기준으로 그룹화해서 리스트로 만들고, 15초 동안 모은 데이터들을 aggregateByRoutingKey 함수를 통해 변환 후 로그로 출력합니다.

원래라면, NoSQL에 캐싱하거나 MariaDB에 저장하는 로직까지 추가해야 하지만, DB 저장은 귀찮은 관계로 로그만 찍게 해두었습니다.

@Slf4j
@Component
public class AggregationProcessor {
    /**
     * 메시지 헤더에 있는 Routing Key를 기준으로 그룹화한 후,
     * 각 그룹에 대해 15초 동안 들어온 raw data의 수치 연산 후 집계를 수행하는 함수.
     * 입력: Message<OccupancyRawEvent> 메시지 스트림
     * 출력: 집계 결과(Occupancy15SecStatDto)를 로그에 출력 (외부 발행 X 로그로만 찍음)
     */
    @Bean
    public Consumer<Flux<Message<OccupancyRawEvent>>> aggregateAndLog() {
        return flux -> flux
                .doOnNext(message -> {
                    String headerValue = message.getHeaders().get("amqp_receivedRoutingKey", String.class);
                    log.info("Received message with Routing Key : {}", headerValue);
                })
                // 헤더 "amqp_receivedRoutingKey"를 기준으로 그룹화
                .groupBy(message -> message.getHeaders().get("amqp_receivedRoutingKey", String.class))
                .flatMap(groupedFlux ->
                        groupedFlux
                                // 각 그룹별 15초 윈도우 생성
                                .window(Duration.ofSeconds(15))
                                .flatMap(window -> window.collectList()
                                        .filter(list -> !list.isEmpty())
                                        .map(list -> aggregateByRoutingKey(list, groupedFlux.key()))
                                )
                )

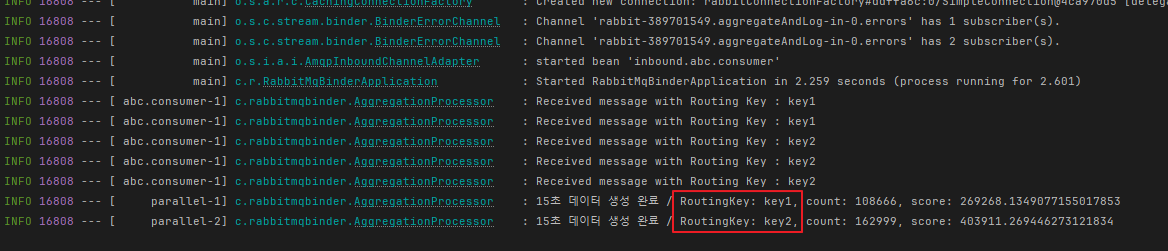

                .subscribe(aggregated -> log.info("15초 데이터 생성 완료 / RoutingKey: {}, count: {}, score: {}",
                        aggregated.getRoutingKey(), aggregated.getTotalCount(), aggregated.getTotalScore()));
    }

    /**
     * 주어진 메시지 리스트(15초)의 수치를 연산 후 집계하여 Occupancy15SecStatDto를 생성.
     * @param messages 15초 동안 수신된 메시지 리스트
     * @param routingKey 해당 그룹의 Routing Key
     * @return 집계된 DTO
     */
    private Occupancy15SecStatDto aggregateByRoutingKey(List<Message<OccupancyRawEvent>> messages, String routingKey) {
        Occupancy15SecStatDto aggregated = new Occupancy15SecStatDto();

        // 첫 메시지의 payload에서 name 사용 (필요시 다른 로직 추가)
        OccupancyRawEvent first = messages.get(0).getPayload();
        aggregated.setName(first.getName());
        aggregated.setRoutingKey(routingKey);

        // 15초 동안의 총 count, score 합산 (기존 단순 합산)
        int totalCount = messages.stream()
                .mapToInt(m -> m.getPayload().getCount())
                .sum();

        BigDecimal totalScore = messages.stream()
                .map(m -> m.getPayload().getScore())
                .reduce(BigDecimal.ZERO, BigDecimal::add);

        try {
            long startTime = System.currentTimeMillis();
            double dummy = 0.0;
            while (System.currentTimeMillis() - startTime < 1000) {
                dummy += Math.sin(totalCount) * Math.log(totalScore.doubleValue() + 1) * Math.random();
            }
            totalScore = totalScore.add(BigDecimal.valueOf(dummy % 10));
        } catch (Exception e) {
            // 예외 발생 시 현재 스레드 인터럽트
            Thread.currentThread().interrupt();
        }

        aggregated.setTotalCount(totalCount);
        aggregated.setTotalScore(totalScore);

        // 윈도우 내 최소 timestamp를 기준으로 집계 시간 레이블 생성
        long windowStart = messages.stream()
                .mapToLong(m -> m.getPayload().getTimestamp())
                .min()
                .orElse(System.currentTimeMillis());
        Date date = new Date(windowStart);
        SimpleDateFormat sdf = new SimpleDateFormat("yyyyMMddHHmmss");
        aggregated.setTimestampLabel(sdf.format(date));

        return aggregated;
    }
}

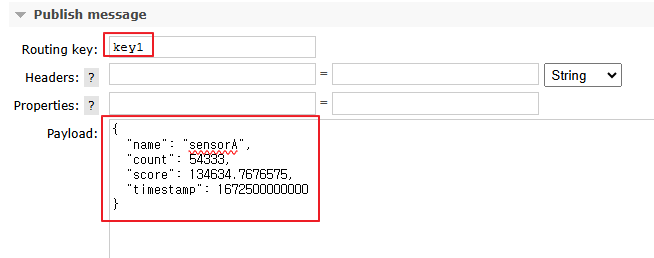

Publish Message

테스트를 위한 것이므로 수동으로 RabbitMQ Management UI에 들어가서 직접 Queue에 메시지를 발행해봅니다.

key1 키에 2번, key2 키에 3번을 발행할것이고 제 예상대로라면,

key1 키를 가진 데이터들은 15초동안 총 2번의 데이터를 연산한 결과를 로그에 출력할 것이고,

key2 키를 가진 데이터들은 15초동안 3번의 데이터를 연산한 결과가 로그에 나올겁니다.

이제 서버를 실행시키고 메시지를 Queue에 Publish 해봅니다.

서버 로그를 보면 라우팅 키마다 각각 15초씩 집계한 데이터를 연산 후 로그로 출력이 되었습니다.

예시로 간단하게 우선 써봤고, 이걸 이용하면 기존 Spring Batch를 이용해 각각의 스레드에서 돌리던 스케쥴러 성격의 로직들을 전부 없앨 수 있을것 같아서 적극 도입해보고 싶습니다.
